Hoe voer ik een koudemiddelmutatie uit in Climatools?
Een koudemiddelmutatie houdt in dat je koudemiddel van de ene cilinder overbrengt naar een andere. Dit moet nauwkeurig worden geregistreerd.
Stap-voor-stap instructie:

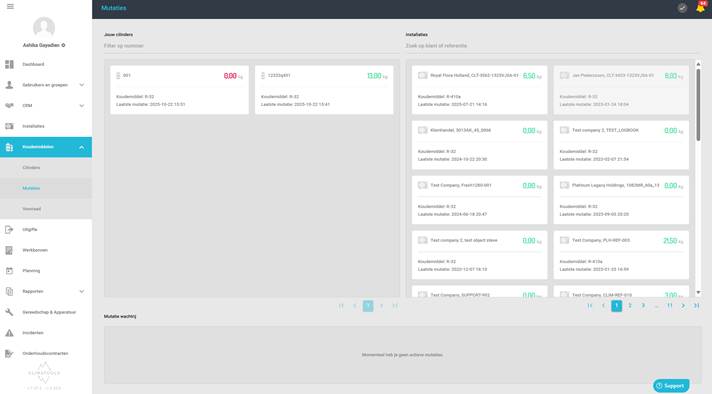

- Ga naar de module Koudemiddelen in het linkermenu.
- Klik op het tabblad Mutaties.
- In het overzicht aan de linkerkant zie je jouw cilinders.
- Sleep de cilinder waaruit je koudemiddel wilt halen naar de installatie waar je het in wilt stoppen.
- Er opent nu een pop-up. Doorloop de stappen:
Stap 1: Vul de mutatiedatum in en geef de reden van de mutatie op en klik op volgende
Stap 2: Soms wordt de installatie leeg aangetroffen (lekkage), in dat geval vink “Circuit leeg aangetroffen” en volg de stappen vanaf stap 6.
Stap 3: Weeg de cilinder en vul het brutogewicht vóór de mutatie in en klik op mutatie starten
Stap 4: Weeg opnieuw de cilinder en vul het nieuwe brutogewicht na de mutatie in.

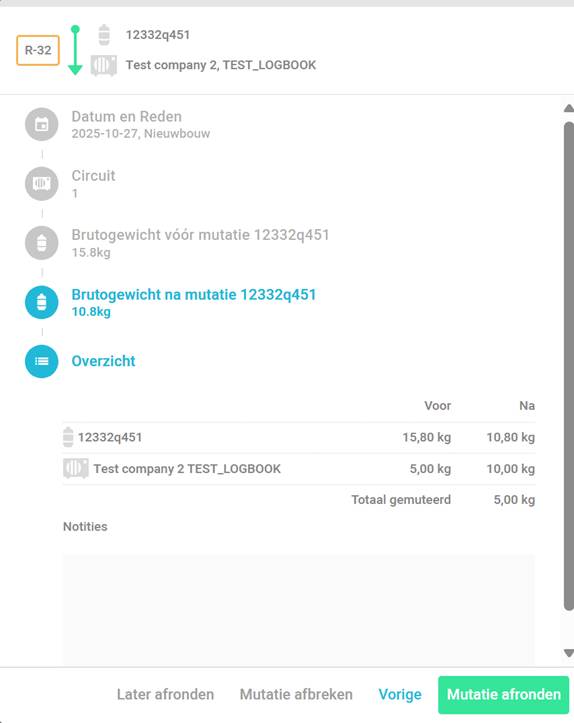

Stap 5: In het overzicht zie je het begin- en eindgewicht van de cilinder en de installatie. Controleer of alles klopt. Klik vervolgens op Mutatie afronden om het proces definitief te registreren.

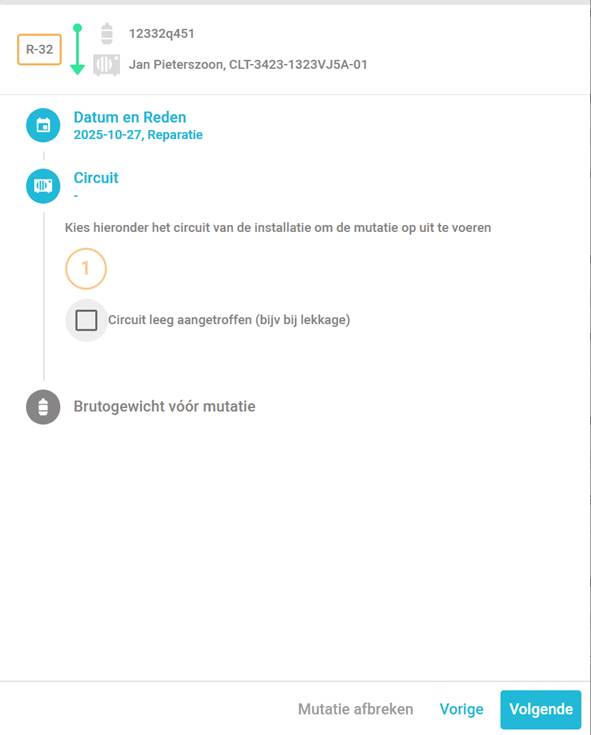

Stap 6. Wanneer het circuit leeg is aangetroffen
Soms wordt het koudemiddelcircuit leeg aangetroffen, bijvoorbeeld na een lekkage. In dat geval:
- Vink aan:
“Circuit leeg aangetroffen (bijv. bij lekkage)” - Kies de reden:
Selecteer bijvoorbeeld Reparatie - Brutogewicht vóór mutatie:
- Vul hier het actuele brutogewicht van de cilinder vóór de mutatie in.
- Dit is het gewicht van de gevulde cilinder (dus tarragewicht + inhoud).
- De installatie is leeg, maar de cilinder niet, daarom moet je het werkelijke brutogewicht van de cilinder noteren. Dit gewicht wordt later gebruikt om te berekenen hoeveel koudemiddel uit de cilinder is toegevoegd aan de installatie.
Voorbeeld:
De cilinder heeft een tarragewicht van 7,00 kg en een gemeten brutogewicht vóór de mutatie van 16,20 kg.
Tijdens de reparatie voeg je koudemiddel toe. Na afloop weegt de cilinder 15,10 kg.
Climatools berekent dan automatisch dat er 1,10 kg koudemiddel is toegevoegd aan de installatie.

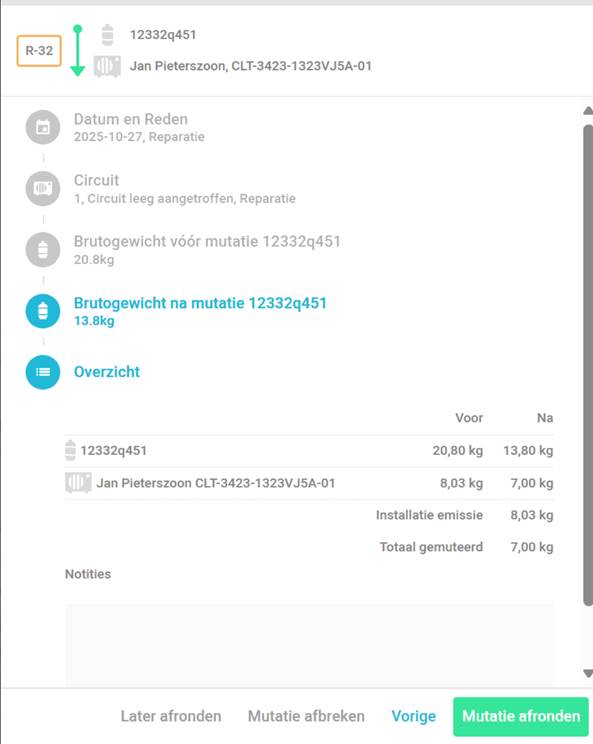

Situatie:
- Installatie: leeg aangetroffen (vinkje gezet bij Circuit leeg aangetroffen).
- Reden: Reparatie.
Koudemiddelcilinder: R-32, cilinder nummer 12332q451.
Ingevoerde gewichten:
Brutogewicht vóór mutatie | Gewicht van de gevulde cilinder vóór gebruik | 20,80 kg |
Brutogewicht na mutatie | Gewicht van de cilinder na het vullen van de installatie | 13,80 kg |
Tarragewicht cilinder | Leeggewicht van de fles | 7,00 kg |
Wat Climatools berekent:
- Installatie-emissie: 8,03 kg (dit is de hoeveelheid die oorspronkelijk in de installatie zat, maar nu emissie wordt geregistreerd omdat de installatie leeg was).
- Totaal gemuteerd: 7,00 kg (dit is de hoeveelheid die uit de cilinder is toegevoegd aan de installatie).
Uitleg:
Omdat het circuit leeg was, wordt aangenomen dat alle koudemiddel verloren is gegaan (emissie van 8,03 kg).
Daarna is er 7,00 kg nieuw koudemiddel toegevoegd vanuit de cilinder.
De gewichtsverandering van de cilinder (20,80 kg → 13,80 kg) toont aan dat er 7,00 kg koudemiddel is onttrokken, wat overeenkomt met de toevoeging aan de installatie.
