Dit artikel laat stap voor stap zien hoe je een gasverbrander-installatie toevoegt in Climatools, met CV-ketel als voorbeeld. We houden de opbouw van dit artikel gelijk aan de indeling van het toevoegformulier, zodat je alles makkelijk terugvindt terwijl je het formulier invult.


Dit artikel gaat over reguliere gasverbranders. Werk je met een SCIOS-installatie? Bekijk dan de SCIOS-map voor de juiste uitleg — daar wijken een aantal velden namelijk af.


INHOUDSOPGAVE

Waar begin ik?

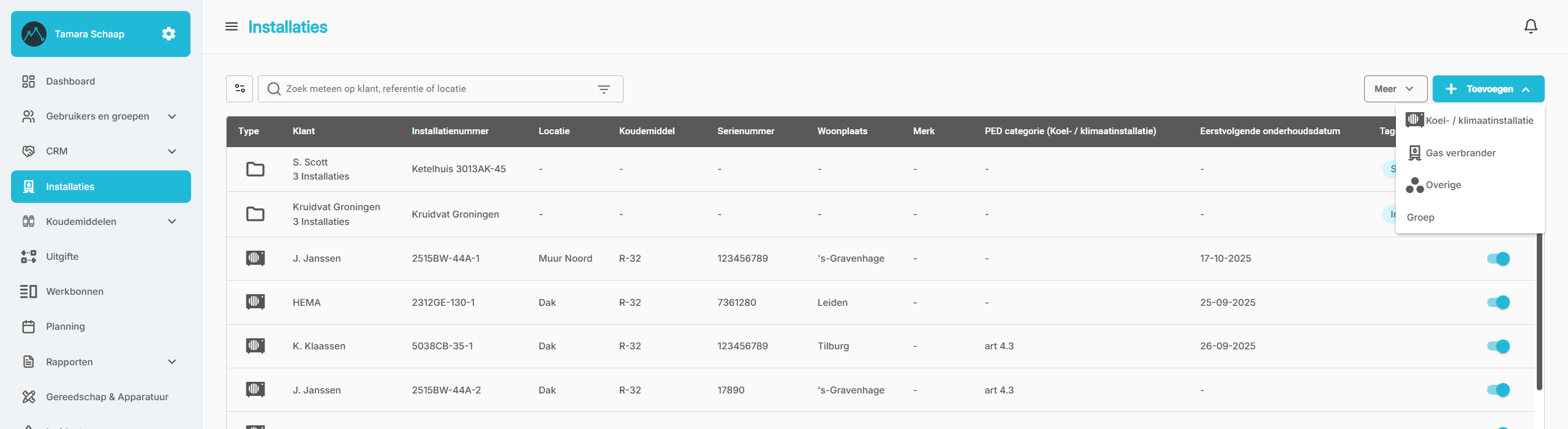

Ga naar Installaties in het menu links, en klik rechtsboven op Toevoegen. Kies vervolgens Gas verbrander.

Installaties → Toevoegen → Gas verbrander

Eigenaar

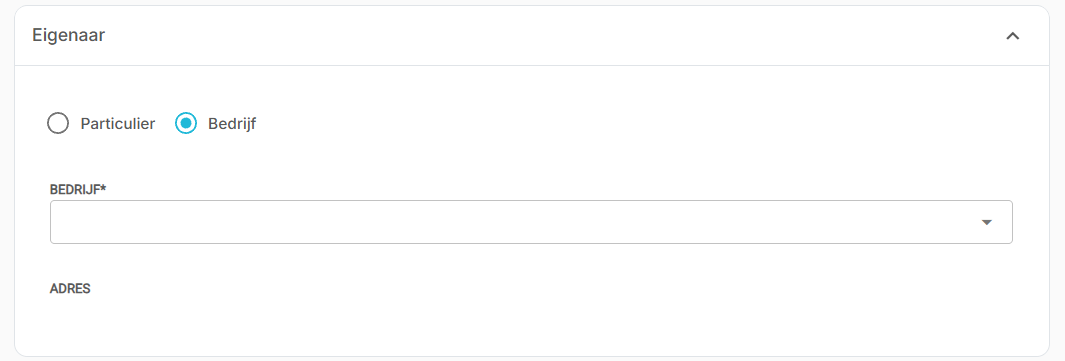

Kies eerst of de eigenaar van de installatie een particulier of een bedrijf is, en selecteer de klant. Heeft deze klant meerdere adressen? Dan krijg je een keuzelijst te zien om het juiste adres te selecteren.

Eigenaar van de installatie

Gas verbrander

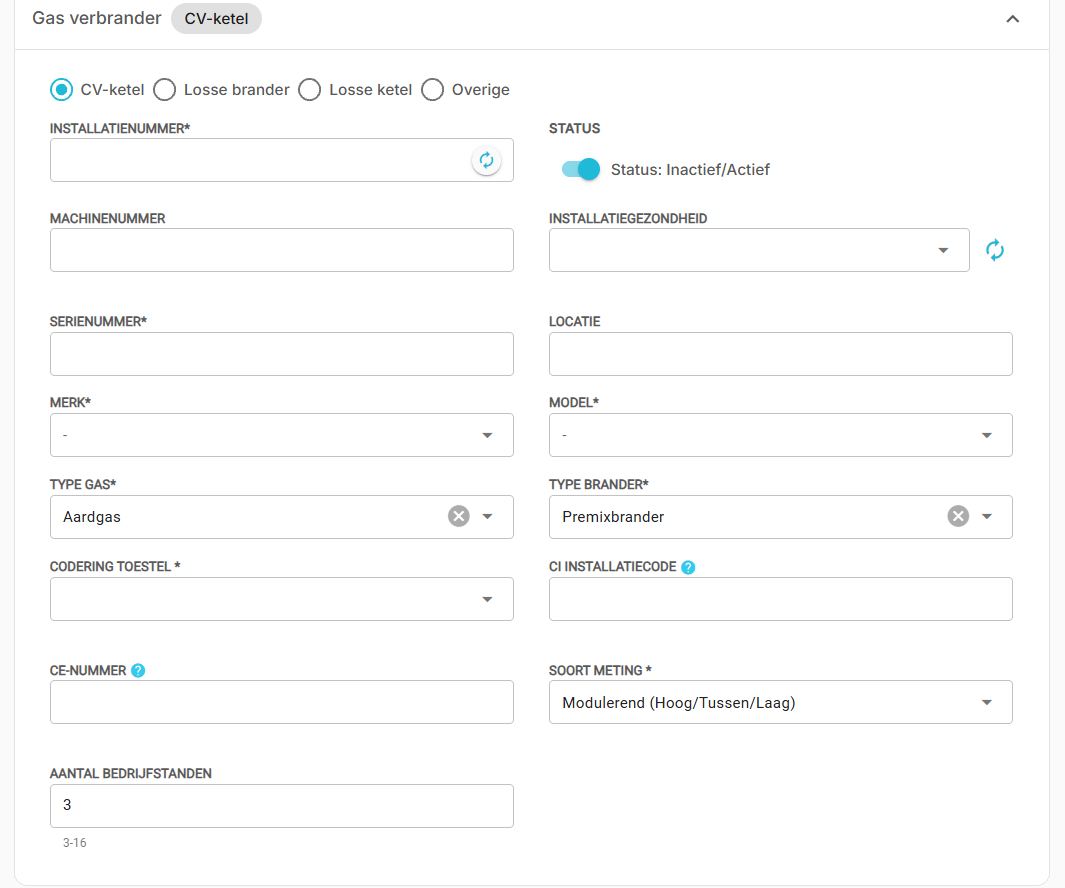

Kies bovenaan het subtype van de installatie: CV-ketel, Losse brander, Losse ketel of Overige. Dit artikel behandelt CV-ketel, de meest voorkomende situatie — kies je een ander subtype, dan blijft de opbouw van het formulier gelijk, met hier en daar een net iets ander veld.

Gas verbrander


• Installatienummer: Verplicht. een unieke code voor deze installatie. Met de generator-knop naast het veld kun je automatisch een installatienummer laten genereren; wat deze knop precies genereert, stel je zelf in, zie Hoe stel ik het nummerformaat in?.


Let op: een installatienummer moet uniek zijn en moet ook op de kenplaat komen. We raden aan om te kiezen voor Postcode-Huisnummer-Volgnummer. Het volgnummer is dan 01 voor de eerste installatie op deze postcode-huisnummer, en 02 voor de tweede op hetzelfde adres. Ga je naar een nieuw adres, dan begint het volgnummer weer bij 01. Bijvoorbeeld: 3012AG-139-01. Met de generator-knop naast het veld kun je automatisch een installatienummer laten genereren; wat deze knop precies genereert, kun je zelf personaliseren in de Climatools instellingen.


• Status: Automatisch. staat standaard op Actief. Zet de installatie op Inactief als deze (tijdelijk) niet in gebruik is.


• Machinenummer: Optioneel. voor je eigen interne registratie, bijvoorbeeld een intern nummer van de fabrikant.


• Installatiegezondheid: Automatisch . wordt automatisch bijgehouden op basis van de geschiedenis van de installatie (zie “Wat kan ik doen met een bestaande installatie?” en “Hoe wordt de installatiegezondheid bepaald?”). Bij het aanmaken van een nieuwe installatie hoef je hier niets in te vullen.


• Serienummer: Verplicht. het serienummer van het toestel, te vinden op het typeplaatje.


• Locatie: Optioneel. waar in het pand de installatie zich bevindt, bijvoorbeeld “Stookruimte” of “Kelder”.


• Merk en Model: Verplicht. kies het merk en model van het toestel uit de lijst.


• Type gas: Verplicht. kies op welk type gas de installatie werkt, bijvoorbeeld Aardgas.


• Type brander: Verplicht. kies het type brander, bijvoorbeeld Premixbrander.


• Codering toestel: Verplicht. kies de coderingsklasse van het toestel uit de lijst.


• CI Installatiecode: Optioneel. CI staat voor Certificerende Instantie: de organisatie waar jouw bedrijf het certificaat heeft behaald, zoals KIWA, DEKRA of Normec. Vul hier de installatiecode in die deze certificerende instantie aan de installatie heeft toegekend.


• CE-nummer: Optioneel. het CE-nummer (conformité européenne) is vooral van toepassing bij SCIOS-installaties, en voor reguliere CV-ketels meestal niet aan de orde.


• Soort meting: Verplicht. kies de meetmethode van de installatie, bijvoorbeeld Modulerend (Hoog/Laag).


• Aantal bedrijfstanden: Optioneel. alleen relevant bij Modulerend als soort meting. Hiermee geef je aan op hoeveel standen (tussen 2 en 16) de monteur de metingen uitvoert bij het inbedrijfstellen of tijdens onderhoud.

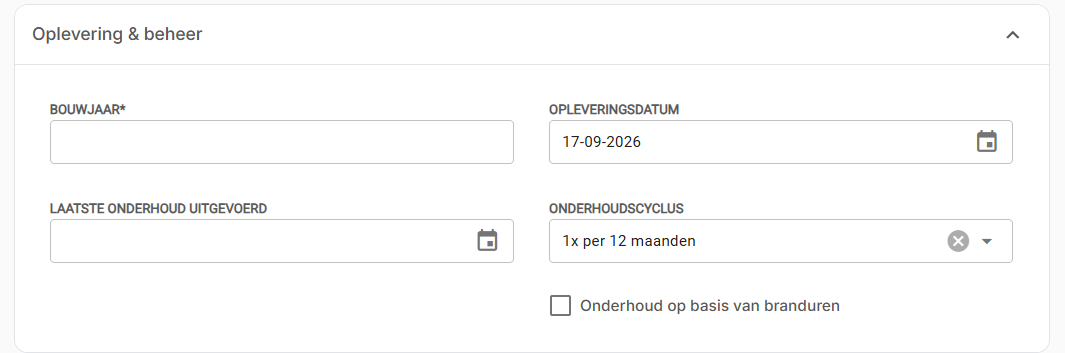

Oplevering & beheer

Oplevering & beheer


• Bouwjaar: Verplicht. het bouwjaar van de installatie.


• Opleveringsdatum: Optioneel. staat standaard op vandaag, maar kun je aanpassen naar de werkelijke opleveringsdatum.


• Laatste onderhoud uitgevoerd: Optioneel. vul dit in als er al eerder onderhoud is uitgevoerd, bijvoorbeeld door een ander bedrijf.


• Onderhoudscyclus: Optioneel. hoe vaak onderhoud aan deze installatie gepland moet worden, standaard 1x per 12 maanden.


Handig om te weten: voor toekomstig onderhoud wordt de datum automatisch bijgewerkt zodra een werkbon met onderhoud voor deze installatie wordt afgerond.


• Onderhoud op basis van branduren: Optioneel. vink dit aan als het onderhoud van deze installatie gepland wordt op basis van branduren in plaats van een vaste tijdscyclus.


Let op: de standaardcyclus die Climatools voorstelt is een hulpmiddel en geen juridisch advies. Raadpleeg altijd de geldende wet- en regelgeving om te bepalen welke onderhoudsverplichtingen voor jouw installatie gelden.

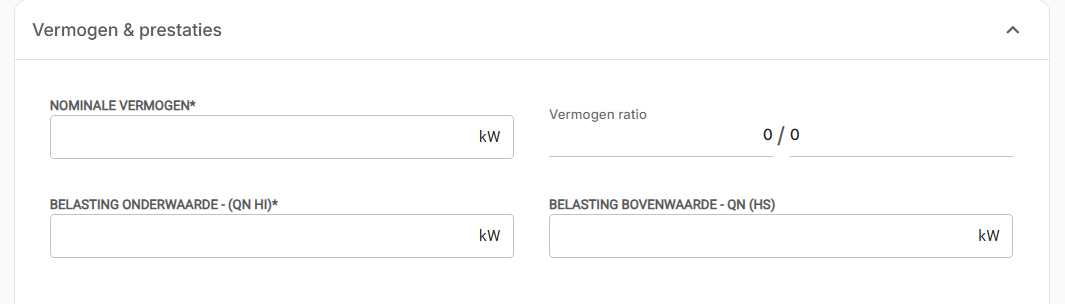

Vermogen & prestaties

Vermogen & prestaties


• Nominale vermogen: Verplicht. het vermogen van de installatie in kW, zoals vermeld op het typeplaatje.


• Vermogen ratio: Optioneel. wordt automatisch berekend zodra Belasting onderwaarde en Belasting bovenwaarde zijn ingevuld.


• Belasting onderwaarde (QN HI): Verplicht. vul de belastingswaarde in zoals vermeld op het typeplaatje van de installatie.


• Belasting bovenwaarde (QN HS): Optioneel. vul in indien van toepassing op het typeplaatje van de installatie.


Let op: staat er op het typeplaatje bij Belasting onderwaarde (QN HI) en/of Belasting bovenwaarde (QN HS) geen vast getal, maar een bereik (twee getallen)? Vul dan altijd de hoogste waarde uit het bereik in — dit is het nominale maximale vermogen van de ketel, waar de meeste officiële rapportages en certificeringen van uitgaan. De laagste waarde zegt alleen iets over het modulatiegedrag van de ketel en is voor de registratie in Climatools niet relevant.

Staat er bijvoorbeeld 8,0 – 30,3 kW bij Belasting onderwaarde (QN HI)? Vul dan 30,3 in. Staat er 7,2 – 27,5 kW bij Belasting bovenwaarde (QN HS)? Vul dan 27,5 in.

Veiligheid

Optioneel: hier kun je veiligheidsvoorzieningen van de installatie vastleggen.


Let op: dit blok is voornamelijk relevant voor SCIOS-installaties. Voor reguliere CV-ketels kun je dit blok meestal leeg laten. Bekijk de SCIOS-map voor meer informatie.

Notities

Optioneel: hier kun je eigen aantekeningen over deze installatie kwijt.


En daarna? Eenmaal opgeslagen vind je bij deze installatie dezelfde functies terug als bij een koel-/klimaatinstallatie: een geschiedenis-tijdlijn en het Meer-menu met acties zoals kopiëren, downloaden en overdragen. Zie “Wat kan ik doen met een bestaande installatie?” voor meer uitleg.
